Simbologia Elétrica
Simbologia Elétrica
Quadro de distribuição --
Outros modelos: Projeto de Instalações Elétricas
É o planejamento da instalação com todos os seus detalhes. Sua finalidade é a de proporcionar condições para a realização de um trabalho rápido, econômico e estético. O projeto é sempre elaborado por especialistas, cabendo ao eletricista apenas interpretá-lo e executá-lo.
a letra indica o ponto de comando e o respectivo ponto a ser comandado.
– o número entre dois traços indica o número do circuito.
Observe o esquema abaixo e use a legenda, com os respectivos símbolos, para uma leitura correta.
Alguns conhecimentos são indispensáveis para a execução do trabalho de uma instalação elétrica: o que é uma rede elétrica, quais os materiais necessários para a instalação, o que é uma planta baixa e quais os procedimentos necessários para traçar o percurso da instalação.
SIMBOLOGIA ELÉTRICA
Modelo de planta baixa de instalação elétrica residencial.
Legenda:
Fiação Fase e Neutro --
Pontos de iluminação --
Pontos de tomadas --
Quadro de distribuição --
Pontos de interruptores -- Fase retorno e neutro.
Outros modelos: Projeto de Instalações Elétricas
É o planejamento da instalação com todos os seus detalhes. Sua finalidade é a de proporcionar condições para a realização de um trabalho rápido, econômico e estético. O projeto é sempre elaborado por especialistas, cabendo ao eletricista apenas interpretá-lo e executá-lo.
a letra indica o ponto de comando e o respectivo ponto a ser comandado.
– o número entre dois traços indica o número do circuito.
Observe o esquema abaixo e use a legenda, com os respectivos símbolos, para uma leitura correta.
Alguns conhecimentos são indispensáveis para a execução do trabalho de uma instalação elétrica: o que é uma rede elétrica, quais os materiais necessários para a instalação, o que é uma planta baixa e quais os procedimentos necessários para traçar o percurso da instalação.
Outro modelo de planta elétrica baixa

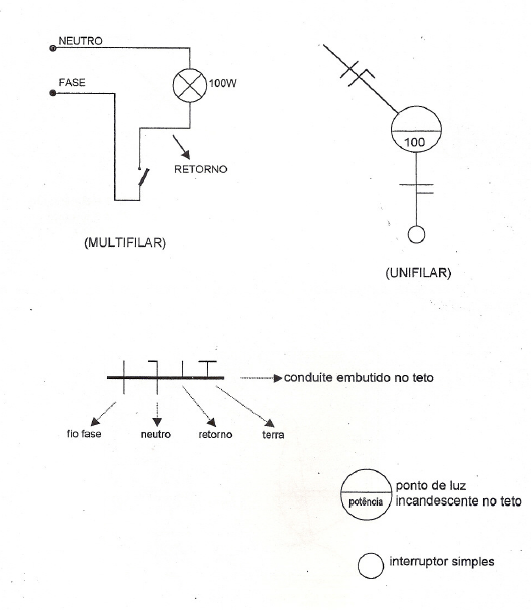

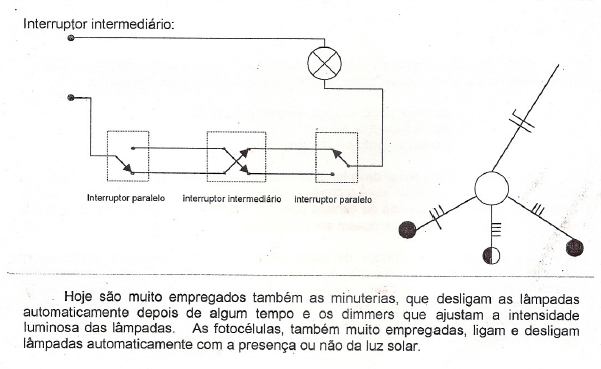

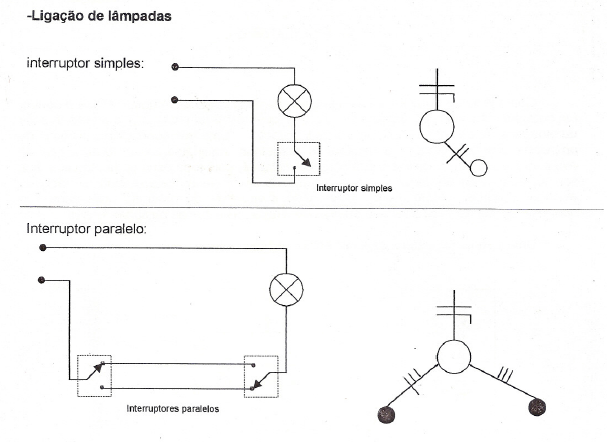

SIMBOLOGIA NAS INSTALAÇÕES ELÉTRICAS RESIDENCIAIS

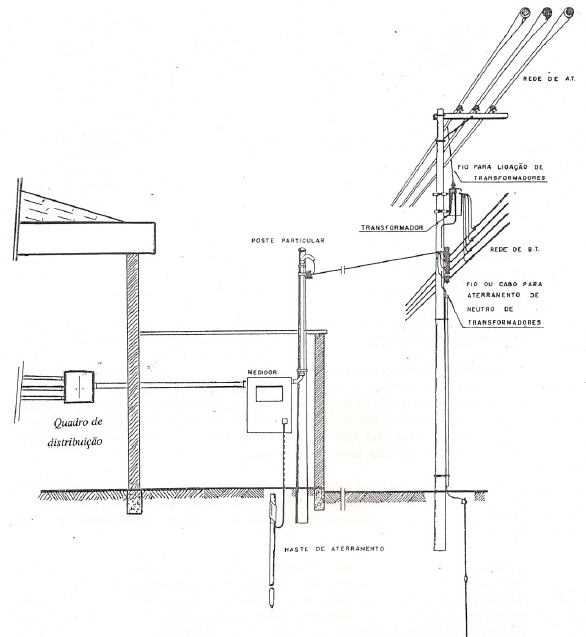

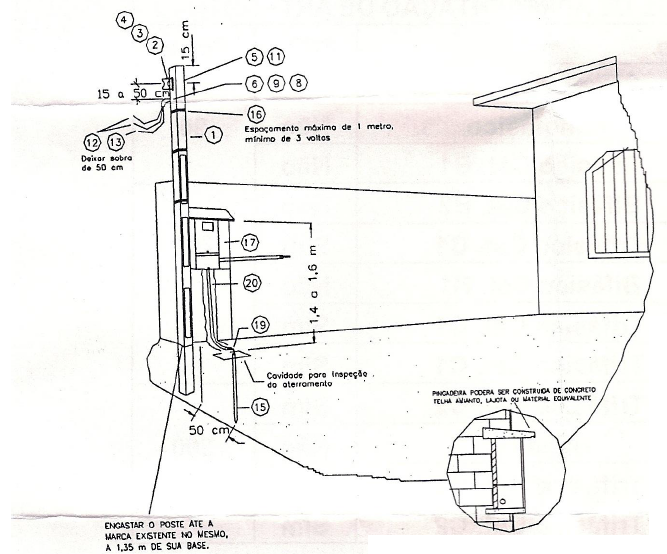

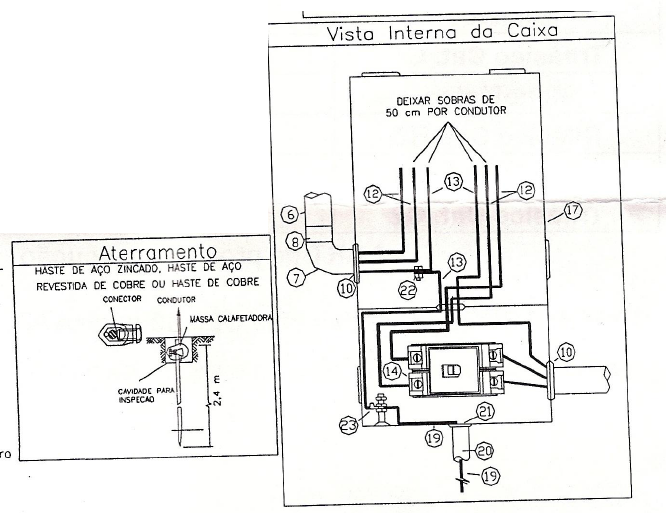

exemplo da instalação do poste de entrada.
